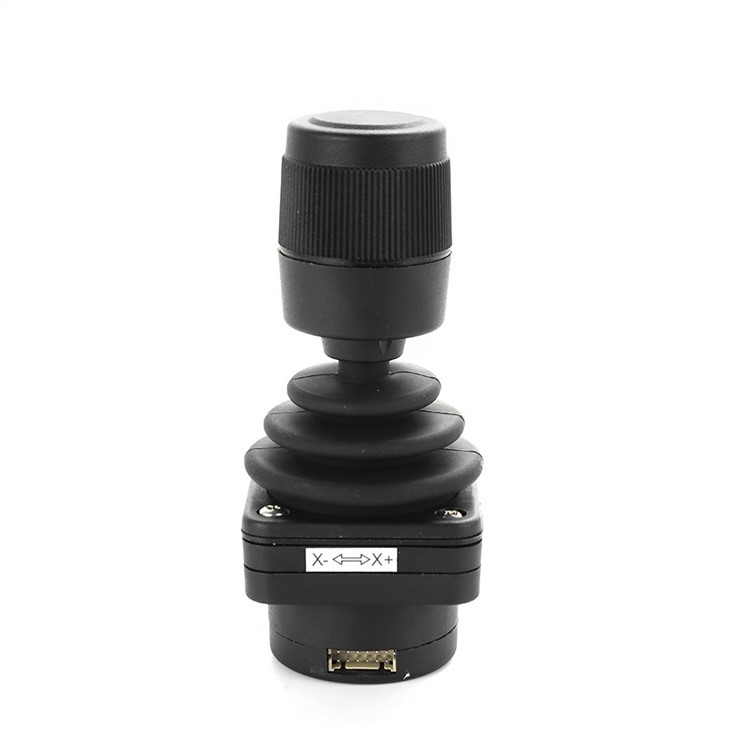

Joystick s Hallovim efektom vrha prsta s 3 osi - Serija FJ9S

Joystick s Hallovim efektom s tri osi i gornjim gumbom



Značajke i prednosti džojstika s 3 osi

Joystick serije FJ9S je beskontaktni upravljač s više-osa koji pruža dugotrajnu kontrolu pozicioniranja prsta. Kompaktna joystick niskog{3}}profila koji koristi tehnologiju be-kontaktnog Hall efekta, joystick serije FJ9S dizajniran je za male radne snage, aplikacije u čistom okruženju koje zahtijevaju trajnu točnost i preciznost. Uglavnom se koristi za daljinsko upravljanje, upravljanje dronom, CCTV upravljanje itd.





Značajke proizvoda

Temeljen na ergonomskim načelima, kompaktnog oblika i udoban za rukovanje.

Rukovanje vrhom prsta, povratna opruga.

Rad u tri-osi pod bilo kojim kutom u bilo kojem smjeru.

Ručka na vrhu s najviše dva gumba.

RS232 ili USB konektorski izlaz se može odabrati





Industrijske primjene za joystick s Hallovim efektom u 3 osi

Ova serija proizvoda uglavnom se koristi u opremi za video nadzor, električnim invalidskim kolicima i medicinskoj opremi.





Tehničke informacije

Električni parametri

Napon napajanja	5 ± 0,5 Vdc (standardni napon)
	9 ~ 36 Vdc (široki napon)
Maksimalni napon napajanja	22mA (XY os)
	33 mA (Z os)
Maksimalni napon preopterećenja	20Vdc
Maksimalni napon obrnutog polariteta	-10 Vdc
Otpor opterećenja	10KΩ
Srednji izlazni napon	2,5 ± 0,1 Vdc
Linearna pogreška izlaznog napona	<± 0.2V



Mehanički parametri

Kut ljuljanja	± 28 stupnjeva (XY os); ± 42 (Z os)
Način rada	Automatski povrat opruge
Polazna sila	3N
Maksimalna radna sila	8N
Ograničavajuća sila	> 300N
Vijek trajanja	>5 milijuna puta (XY os)
	>5 milijuna puta (Z os)
Težina	143.5g



Parametri okoliša

Radna temperatura	-30 stupnjeva ~ + 70 stupnjeva
Temperatura skladištenja	-40 stupnjeva ~ + 85 stupnjeva
Stupanj zaštite	IP65 (iznad instalacijske ploče)



Model proizvoda

Konfiguracija proizvoda

Serija FJ9S

Ulazni napon

S	5Vdc (standardni napon)
W	9 ~ 36 Vdc (široki napon)



Ograničite izbor ploča

1AX	prorez (X os)
1AY	prorez (Y os)
2AP	plus
2AC	metoda okrugle granice
2AQ	kvadratna granična metoda
2AG	okrugla granica + utor za vođenje



Izlazni signal

H51	Hall tip, izlazni napon 0,5 ~ 2,5 ~ 4,5 V
H52	Hall tip, 0 ~ 2,5 ~ 5V izlazni napon
RS232	RS232 serijski digitalni izlaz signala
USB	Izlaz digitalnog signala USB sučelja



Odabir ručke

Z0	Ručka Z serije, uključujući Z os, bez gumba
Z1	Ručka Z serije, uključujući Z os, jedno dugme
Z2	Ručka Z serije, uključujući Z os, dvostruko dugme
ZN0	Ručka Z serije, bez Z osi, bez gumba
ZN1	Ručka Z serije, bez Z osi, jedno dugme
ZN2	Ručka Z serije, bez Z osi, duplo dugme
L0	Ručka serije L, bez osi Z, bez gumba
L1	Ručka L serije, bez Z osi, jedno dugme
L2	Ručka L serije, bez Z osi, duplo dugme
L3	Ručka serije L3, bez osi Z, bez gumba
H0	Ručka H serije, sa Z osi, bez gumba
H1	Ručka H serije, uključujući Z os, jedno dugme
H2	Ručka H serije, uključujući Z os, dvostruki gumb
HN0	Ručka serije H, bez osi Z, bez gumba
HN1	Ručka H serije, bez Z osi, jedno dugme
HN2	Ručka H serije, bez Z osi, duplo dugme

※ Primjedbe:Proizvodi s tri{0}}osi trenutno su dostupni s ručkama serije Z i ručkama serije H;





Kontroler joysticka s Hallovim efektom:FAQ o džojstiku s vrhom prsta s 3 osi



Što je Hall efekt?

Ako električna struja teče kroz vodič u magnetskom polju, magnetsko polje djeluje poprečno na pokretne nositelje naboja koja ih nastoji gurnuti na jednu stranu vodiča. Nakupljanje naboja na stranama vodiča uravnotežit će ovaj magnetski utjecaj, stvarajući mjerljiv napon između dviju strana vodiča. Prisutnost ovog mjerljivog poprečnog napona naziva se Hallov efekt po EH Hallu koji ga je otkrio 1879. godine.



Senzor Hallovog efekta primijenjen na električni joystick

Primjene za senzore Hall efekta također su se proširile na industrijske primjene, koje sada koriste joystikove s Hall efektom za kontrolu hidrauličkih ventila, zamjenjujući tradicionalne mehaničke poluge beskontaktnim senzorima. Takve primjene uključuju rudarske kamione, rovokopače-utovarivače, dizalice, kopače, dizalice sa škarama itd.



Kako se potreba za joysticcima povećava, dizajneri su pod sve većim pritiskom da zadovolje zahtjeve upotrebe, a istovremeno smanje troškove. Ovi zahtjevi uključuju, ali nisu ograničeni na osjetljivost, točnost, nisku snagu, glatkiji rad, prilagođenu veličinu instalacije i više-funkcionalne značajke. Osobito je važno u industrijskim okruženjima gdje je pravilna kontrola teške opreme ključna za sprječavanje ozljeda povezanih s radom ili gubitka produktivnosti.



CGEC je po narudžbi razvio nekoliko tipova industrijskih električnih joystickova koji služe proizvođačima originalne opreme (OEM) i operaterima u industrijskim, komercijalnim i potrošačkim okruženjima. Kada se fokusiramo na industrijske primjene, upravljačke palice za strojeve i opremu igraju ključnu ulogu. Iz tog razloga, važno je upoznati se s dvije vodeće vrste industrijskih joystickova: joystickovima s Hall efektom i potenciometarskim joystickovima.



Značajke joysticka tipa Hall:

● Hallovo otkrivanje bes{0}}kontaktnog kuta

● dugotrajan

● Visoka otpornost na onečišćenje

● Trend u budućnosti

● Napon je 5V, moguće je 9~36V.

Osim joysticka serije FJ120, svi joystickovi se mogu izraditi u hali.



Kako ćemo dobiti uzorke joysticka s Hall efektom?

Mogli bismo ponuditi besplatne uzorke s naknadom za otpremu, ali trebate platiti uzorak prije slanja, tada ćemo vam vratiti naknadu za uzorak u vašoj prvoj narudžbi.



Koje je vrijeme isporuke za ovaj joystick s efektom dvorane?

Za joystick s efektom dvorane, uvijek pripremamo neke zalihe kako bismo osigurali da su kupčevoj opremi hitno potrebni zamjenski joystickovi i možemo dogovoriti isporuku istog dana. Ako se koristi kao zamjena za-prodajno održavanje, možete pronaći odgovarajući broj dijela u katalogu i može se koristiti nakon instalacije. Za prilagođene joysticke, općenito će biti potrebno 2 tjedna da se proizvod završi. Ako kupcu hitno treba joystick s efektom dvorane, možemo pratiti kupca kako bismo isporučili robu u najbržem vremenu. Brzina, točnost, kvaliteta!



Koji je vaš rok plaćanja za joystick s efektom dvorane?

● Plaćanje manje ili jednako 1000 USD, 100% unaprijed.

● Plaćanje veće ili jednako 1000 USD, 30% unaprijed, 70% stanja prije otpreme.

Ako imate još pitanja, slobodno nas kontaktirajte wangyi@halljoystick.com



Jeste li tvrtka ili proizvođač joysticka s efektom dvorane?

Mi smo proizvođač joysticka s 20+ godina iskustva.



Kako postići besplatno održavanje za puni život?

Ako ste korisnik, možete ga poslati natrag u tvornicu, nakon pregleda i popravka, poslati ga nazad kupcu i dati izvješće o popravku. Ako ste trgovac, nudimo vam besplatne dijelove ili šaljemo na popravak. Također možemo pružiti uslugu mjenjačnice.



Postoji li korisnički priručnik za prilagođeni joystick za Hall efekt?

Da, nudimo upute za prilagodbu joysticka. Ako je potrebno, možemo ponuditi video ili online vodstvo.
