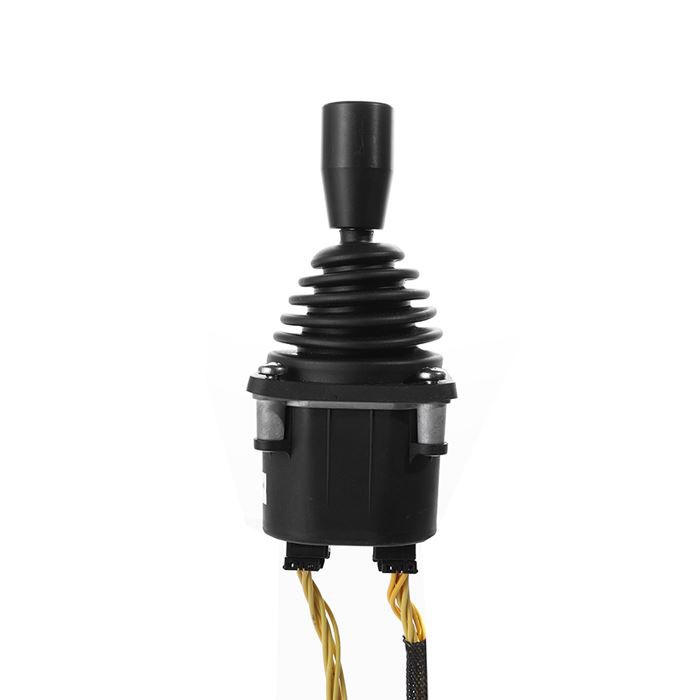

Ručna palica s Hall efektom s gumbima
Koristeći ergonomske principe, posebno dizajnirane za industriju građevinskih strojeva.
Dvije metode detekcije kutnog pomaka beskontaktnog Hallovog senzora i dugovječnog potenciometra.
Opis
Višenamjenski Cobra joystick serije HJ60
Višeoperacijska upravljačka palica Cobra Control može se koristiti za upravljanje složenim funkcijama s ugrađenim prekidačima s gumbima, kotačićem i potenciometrom kretanja klackalice.
Značajke proizvoda
Korištenje ergonomskih principa, posebno dizajniranih za industriju građevinskih strojeva.
Dvije metode detekcije kutnog pomaka beskontaktnog Hallovog senzora i dugovječnog potenciometra.
Dostupne su različite vrste ručki za odabir.
Broj i položaj gumba može se prilagoditi.
Opcijski izlaz CAN sabirnice.
Raspon primjene
Ova serija proizvoda uglavnom se koristi u dizalicama, utovarivačima, viličarima, bagerima, traktorima, kombajnima, kamionima za smeće itd.
Tehničke informacije
Električni parametri
Tip potenciometra
Napon napajanja | & lt;36Vdc |
Ukupna vrijednost otpora | 2KΩ, 4KΩ, 5KΩ, 10KΩ |
Električni kut | ± 18 ° |
Srednji napon | 48% ~ 52% (relativni napon napajanja) |
Medijan kut mrtve zone | ± 2.5 ° |
Maksimalni napon potenciometra | 32Vdc |
Potenciometar omogućuje maksimalnu potrošnju energije | 0.25W |
Dvoranski tip
Napon napajanja | 5,0 ± 0,5 Vdc |
Struja napajanja | & lt;11mA (svaki Hallov senzor) |
Granični dopušteni prenapon | 20Vdc |
Obrnuti granični dopušteni napon | -10Vdc |
Linearna greška izlaznog napona | & lt;± 0,2 V |
Prekidač smjera
Pun kapacitet | 2mA @ 30Vdc (otporno opterećenje) |
Početni kut | ± 5 ° |
Otpor kontakta | & lt; 200Ω |
S pretvorbenim krugom
Raspon napona napajanja | 18 ~ 36 Vdc (U 21 ~ U 24) |
9 ~ 36 Vdc (strujni izlaz) | |
Struja potrošnje energije | & lt; 20 mA |
Maksimalna izlazna struja | 10 mA (na standardnom izlaznom naponu) |
Tip CAN sabirnice
Napon napajanja | 9 ~ 36 Vdc |
CAN verzija CAN | 2.0B |
Protokol | J1939 |
konektor | 6-pinska utičnica (Deutsch) |
Mikro prekidač
Pun kapacitet | 4A @ 30Vdc (otporno opterećenje) |
Vijek trajanja | više od 30 milijuna puta (mehanički) |
200.000 puta ili više (električni) | |
Otpor izolacije | & gt; 100MΩ (500Vdc mjerač izolacijskog otpora) |
Početni kut | ± 3 ° ~ ± 5 ° |
Mehanički parametri
Kut ljuljanja | ± 20 ° |
Način rada Automatski | povratak opruge |
Polazna sila | 5N |
Maksimalna radna sila | 11N |
Ograničavajuća sila | & gt; 300N |
Vijek trajanja | & gt; 2 milijuna puta (tip potenciometra) |
& gt; 5 milijuna puta (Hall tip) | |
Težina | 475 g (bez gornjeg kraja) |
Parametri okoliša
Radna temperatura -30 ℃ ~ + 70 ℃ |
Temperatura skladištenja -40 ℃ ~ + 85 ℃ |
Stepen zaštite IP65 (iznad montažne ploče) |
Odabir proizvoda
Serija HJ60
Način rada
1A | jednoosni smjer naprijed-natrag |
2AP | 2-osi rade u poprečnom smjeru |
2AC | 2-osi rade u okruglom smjeru |
Proljetni izbor
L | početna sila 4,5N |
M | Početna sila 5N (zadano) |
H | početna sila 9N |
Izlazni signal
Tip potenciometra (napon napajanja je manji od 36Vdc)
P051 | 5KΩ potenciometar 0% ~ 100% Vdc izlazni napon | |
P052 | Potenciometar 5KΩ 10% ~ 90% Vdc izlazni napon | |
P053 | 5KΩ potenciometar 25% ~ 75% Vdc izlazni napon | |
| P101 | 10KΩ potenciometar 0% ~ 100% Vdc izlazni napon |
Obični Hall tip (napon napajanja 5Vdc)
H51 | Jedna Hall po osi 0,5 ~ 2,5 ~ 4,5 Vdc izlazni napon |
H52 | jedan Hall po osi 0 ~ 2,5 ~ 5 Vdc izlazni napon |
H53 | Jedna Hall po osi 1,25 ~ 2,5 ~ 3,75 Vdc izlazni napon |
H54 | Jedna Hall po osi 1,0 ~ 2,5 ~ 4,0 Vdc izlazni napon |
H55 | Jedna Hall po osi 1,15 ~ 2,5 ~ 3,85 Vdc izlazni napon |
2H51 | Dvostruki Hall za svaku os 0,5 ~ 2,5 ~ 4,5 Vdc izlazni napon |
2H52 | Dvostruki Hall za svaku os 0 ~ 2,5 ~ 5 Vdc izlazni napon |
2H53 | Dvostruki Hall za svaku os 1,25 ~ 2,5 ~ 3,75 Vdc izlazni napon |
2H54 | Dvostruki Hall za svaku os 1,0 ~ 2,5 ~ 4,0 Vdc izlazni napon |
2H55 | Dvostruki Hall za svaku os 1,15 ~ 2,5 ~ 3,85 Vdc izlazni napon |
Napomene: Hall tip se također može koristiti sa širokim naponom od 9 ~ 36V, izlazni napon je isti kao gore; odabiru prethodi običan Hallov tip s"W", kao što je W2H51, koji predstavlja širok napon, redundantni Hall za svaku os, 0,5 ~ 2,5 ~ 4,5 Vdc izlazni napon.
S pretvorbenim krugom
U21 | napon napajanja 18 ~ 36 Vdc, -10V ~ 0V ~ + 10V izlazni napon |
U22 | napon napajanja 18 ~ 36 Vdc,+ 10V ~ 0V ~ + 10V izlazni napon |
U23 | napon napajanja 18 ~ 36 Vdc, -5V ~ 0V ~ + 5V izlazni napon |
U24 | napon napajanja 18 ~ 36 Vdc,+ 5V ~ 0V ~ + 5V izlazni napon |
I21 | napon napajanja 9 ~ 36 Vdc, dvožični sustav 4mA ~ 12mA ~ 20mA strujni izlaz |
I22 | napon napajanja 9 ~ 36 Vdc, dvožični sustav 20 mA ~ 4 mA ~ 20 mA strujni izlaz |
Tip CAN sabirnice (napon napajanja 9 ~ 36Vdc)
J33 | Izlaz sabirnice CAN 2.0B, adresa izvora je 33 |
J34 | Izlaz sabirnice CAN 2.0B, adresa izvora je 34 |
J35 | Izlaz sabirnice CAN 2.0B, adresa izvora je 35 |
J36 | Izlaz sabirnice CAN 2.0B, adresa izvora je 36 |
Pažnja molim: Ako želite odabrati 2 can bus joystick koji se koristi na istoj opremi, molimo odaberite 2 različite izvorne adrese.
Ostalo
NA (nema izlaz analognog signala)
Mikro prekidač (nije dostupan kada je izlaz CAN sabirnice)
MS00 | bez mikro prekidača |
MS12 | s 4A prednjim i stražnjim mikro prekidačem za položaj nije dostupan za rad s poprečnim smjerom s dvije osi |
Gornji kraj ručke
HA | HA ručka bez gumba na vrhu |
IMA | IMA ručku s gumbom na vrhu |
HD | HD ručka bez gumba na vrhu |
HDS | HDS ručka s gumbom na vrhu |
HDR | HDR ručka s klackalicom na vrhu |
KGDN | KG ručka sa sigurnosnim prekidačem, bez klackalice |
KGDR | KG ručka sa sigurnosnim prekidačem i klackalkom |
SS | Za detalje pogledajte opis držača SS/SA/SP ručke |
Odlazni način
D | Dechi konektor (samo izlaz CAN sabirnice) |
A | AMP konektor |
Dimenzije
Instalacija proizvoda
Električne instalacije
Deutsch (Deutsch) utičnica
Pin broj CAN izlazna boja
1 Uzemljenje (GND) crno |
2 Napajanje (VCC) crveno |
3 CAN visoko žuta |
4 CAN nisko zeleno |
5 CAN štit N/A |
6 Prazno (N / A) N / A |
AMP konektor
16 jezgreno sučelje
Pin br. P Potenciometar serije H Hall serije U Napon pretvorbenog kruga Pretvorbeni napon
1 Prekidač prednjeg smjera osi Y Tipkasti prekidač 4 Tipkasti prekidač zajednički terminal Zajednički terminal prekidača tipke |
2 Prazno (N/A) prekidač tipke 3 tipkasti prekidač 1 tipkasti prekidač 1 |
Potenciometar s 3 X osi lijevi krajnji prekidač 2 tipkasti prekidač 2 tipkasti prekidač 2 |
4 Klizni kraj potenciometra osi X Tipkasti prekidač 1 Tipkasti prekidač 3 Tipkasti prekidač 3 |
5 Desni kraj potenciometra osi X Gornja tipka Prekidač na tipku 3 Prekidač na tipku 3 |
Prekidač središnjeg kraja potenciometra 6 X osi 5 prekidač gumba 5 prekidač 5 |
Prekidač 7 X osi zajednički kraj prekidač prekidač 6 tipka prekidač 6 tipka prekidač 6 |
8 Prekidač lijevog smjera osi X Sigurnosni prekidač Gornji gumb Gornji gumb |
9 Stražnji prekidač potenciometra osi Y 9 sigurnosni prekidač sigurnosni prekidač |
10 Potenciometar osi Y klizni prekidač prekidača 10 sigurnosni prekidač sigurnosni prekidač |
11 Prednji kraj potenciometra osi Y Tipkasti prekidač zajednički terminal Prekidač lijevog smjera osi X Prekidač lijevog smjera osi X |
12 Potenciometar osi Y središnji sigurnosni prekidač Prekidač desnog smjera osi X Prekidač desnog smjera osi X |
13 Prekidač osi Y zajednički kraj prazan Prekidač smjera unatrag Y osi zajednički kraj prekidača X osi |
14 Stražnji prekidač smjera Y osi prazan Prekidač prednjeg smjera Y osi Stražnji prekidač smjera Y osi |
15 Prekidač desnog smjera osi X prazan prekidač zajednički prekidač prednjeg smjera Y osi |
16 prazno (N / A) Uobičajeni prekidač za os Y |
12 jezgreno sučelje
Nožni broj P potenciometar serije H Hall serija (5V)
1 tipkasta sklopka 4 + 5V napajanje (suvišno) |
2 tipkasta sklopka 3 0V napajanje (suvišno) |
3 Gumb prekidač 2 + 5V napajanje |
4 Gumb prekidač 0V napajanje |
5 Gornji gumb Izlaz osi Y (suvišan) |
6 Gumb prekidač 5 X osi izlaz |
7 Gumb prekidač 6 Izlaz osi X (suvišan) |
8 Sigurnosni prekidač Y osi izlaz |
9 Gumb prekidač 9 Izlaz osi Z1 |
10 Tipkasti prekidač 10 Izlaz osi Z2 |
11 Gumb prekidač zajedničke osovine Z1 izlaz (suvišan) |
12 Sigurnosni prekidač Z2 izlaz osi (suvišan) |
※ Standardni Hall izlaz, koristite 3/4/6/8 pin izlaz
8-jezgreno sučelje
Fusnota Pretvorbeni krug serije H Hall
1 Zajednički priključak VCC mikro prekidača prednjeg smjera |
2 Izlaz mikro prekidača prednjeg smjera GND |
3 Izlazni terminal mikro prekidača u stražnjem smjeru izlaza osi X |
Izlaz 4 Y osi zajedničkog terminala mikroprekidača za smjer unatrag |
5 Lijeva strana mikro prekidač javni kraj Izlaz kom |
6 Izlazni terminal mikro prekidača u lijevom smjeru NA |
7 Izlazni terminal mikrosklopke u desnom smjeru NA |
8 Zajednički priključak mikro prekidača u pravom smjeru NA |
